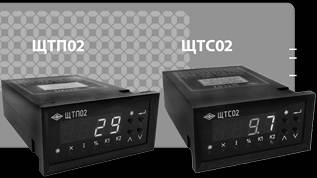

Щитовые цифровые приборы для контроля температуры ЩТП02, ЩТС02

Габаритные размеры 96х48х145 mm
Высота знака – 14 mm

Приборы контроля температуры ЩТП02, ЩТС02 предназначены для применения в информационно-измерительных системах и системах управления технологическими процессами. Приборы могут входить в состав технологического оборудования, а так же работать автономно в качестве приборов для индикации температуры и сигнализации установленных контрольных значений. Приборы принимают сигналы от датчиков температуры: термопар (ЩТП02) или термосопротивлений (ЩТС02); преобразуют эти сигналы в код, отображают значение измеряемой температуры на цифровом индикаторе и сигнализируют о достижении температурой установленных пороговых значений (уставок). Приборы имеют два дискретных выхода. В результате, прибор может использоваться как сигнализирующий, а при необходимости, как 2-х или 3-х позиционный регулятор. Предусмотрена линеаризация характеристики датчиков, а также автоматическая компенсация температуры свободных концов термопар.

Информация о текущих значениях температуры, может быть передана через интерфейс RS-485 в установленных единицах измерения.

Предусмотрено программирование:

- единиц измерения (°С, %, технические единицы);

- диапазонов технических единиц (0-8000, 0-2000, 0-1000);

- логики работы дискретных выходов (7 вариантов);

- сетевого адреса и скорости передачи данных по интерфейсу.

Программируемые параметры сохраняются при перерывах питания

На задней панели прибора под крышкой находятся клеммные колодки для внешних соединений, функциональные перемычки, согласующий резистор для интерфейсной линии связи, датчик устройства компенсации температуры свободных концов термопары (для ЩТП02).

Элементы индикации и управления на передней панели приборов

4-х разрядный цифровой индикатор в рабочем режиме отображает значения измеряемых величин, а при программировании - значения функциональных параметров прибора.		Кнопки управления: * - Режим работы _|- Ввод /\ V - В рабочем режиме вывод на индикатор начального и конечного значения шкалы - В режиме "Настройка" выбор параметра и изменение его значения
	Светодиодные индикаторы: * - режим "Настройка" Х - неисправность прибора I - обмен данными по % - установка относительных  интерфейсу RS485 единиц измерения К1 и К2 - срабатывание соответствующего дискретного выхода
